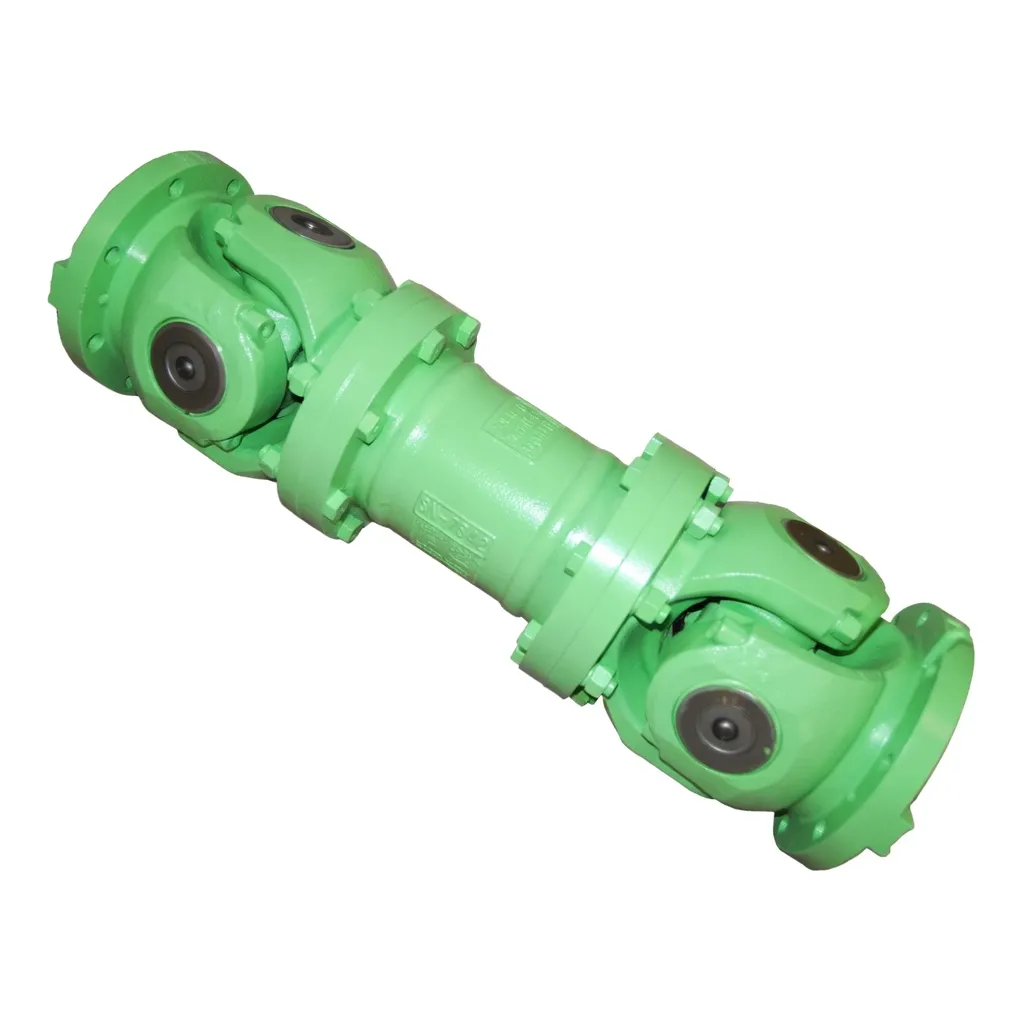

Jenis Flange Berganda Fleksibel Panjang SWP-E
Gandingan Sambungan Universal
Direkayasa untuk aplikasi perindustrian tugas berat UK — memberikan pemindahan kuasa yang lancar, toleransi salah jajaran yang unggul dan jangka hayat operasi yang panjang merentasi persekitaran yang mencabar.
Apakah Gandingan Universal SWP-E?
Gandingan Sambungan Universal Jenis Flange Berganda Panjang Flex SWP-E ialah penyambung mekanikal kejuruteraan jitu yang direka bentuk untuk menghantar tork antara dua aci yang tidak sejajar dengan sempurna. Tidak seperti gandingan tegar konvensional, model SWP-E menggabungkan dua sambungan lenturan yang membolehkannya beroperasi pada sudut pesongan sehingga 10 darjah — keupayaan kritikal apabila penjajaran aci tidak dapat dijamin disebabkan oleh pengembangan haba, getaran struktur atau toleransi pemasangan. Bagi pengeluar UK yang beroperasi di kilang keluli, kilang kertas, operasi perlombongan dan limbungan fabrikasi berat, tahap fleksibiliti ini bukanlah satu kemewahan — ia adalah keperluan asas untuk pengeluaran yang boleh dipercayai dan tidak terganggu.
Istilah "fleksi panjang" merujuk kepada bahagian fleksibel sambungan yang dipanjangkan, yang memberikan SWP-E keupayaannya untuk menyerap lebih banyak anjakan sudut dan paksi berbanding reka bentuk fleksibel pendek standard. Digabungkan dengan susunan pelekap bebibir berganda — di mana dua bebibir keluli yang teguh menyediakan pengapit yang selamat dan simetri pada aci pemacu dan aci pacu — gandingan mencapai keseimbangan antara fleksibiliti dan ketegaran struktur yang hanya dapat ditandingi oleh beberapa reka bentuk yang bersaing. Julat SWP-E merangkumi SWP160E padat (dinilai pada tork nominal 16 kN·m) sehingga SWP640E, yang mengendalikan 1,250 kN·m — meliputi hampir setiap permintaan tork yang dihadapi dalam amalan perindustrian British.
Prinsip Kejuruteraan, Bahan & Senario Operasi
Prinsip Kerja
SWP-E beroperasi pada mekanisme sambungan Cardan. Dua pemasangan yoke disambungkan melalui galas trunnion berbentuk silang pusat. Apabila aci bersudut relatif antara satu sama lain, trunnion membolehkan setiap yoke berputar secara bebas, mengekalkan penghantaran tork berterusan tanpa mengikat. Susunan sambungan berganda — dua pemasangan sedemikian yang dihubungkan oleh lengan pusat — membatalkan turun naik halaju bawaan yang terdapat dalam sambungan Cardan tunggal, memberikan halaju sudut hampir malar kepada aci output walaupun pada sudut pesongan terkadar.
Bahan & Pembinaan
Semua komponen struktur utama — bebibir, kuk dan jurnal silang — dimesin daripada keluli aloi karbon sederhana dan tertakluk kepada rawatan haba untuk mencapai nilai kekerasan permukaan yang sesuai untuk julat tork yang dikenakan. Galas penggelek jarum dalam pemasangan trunnion dilincirkan dengan gris dan dimeteraikan daripada kemasukan habuk dan serpihan proses. Permukaan bebibir digiling dengan ketepatan untuk meminimumkan larian keluar dan memastikan konsentrisiti semasa pemasangan, yang amat penting dalam aplikasi kertas berkelajuan tinggi atau talian percetakan yang terdapat di seluruh UK Midlands dan Yorkshire.
Senario Operasi
Gandingan sambungan universal SWP-E berfungsi dengan andal dalam pemacu utama kilang penggelek, output kotak gear penghantar, pemacu pengadun konkrit, rangkaian kuasa penuai pertanian, jentera dek marin dan rangkaian pemacu pam besar. Dalam konteks UK, ia kerap dipilih oleh jurutera perolehan di limbungan peralatan luar pesisir Scotland, kilang keluli Wales dan operasi kuari Inggeris Utara — persekitaran di mana beban kejutan, kitaran haba dan operasi tanpa pengawasan yang berpanjangan meletakkan tuntutan luar biasa pada setiap komponen rangkaian pemacu.

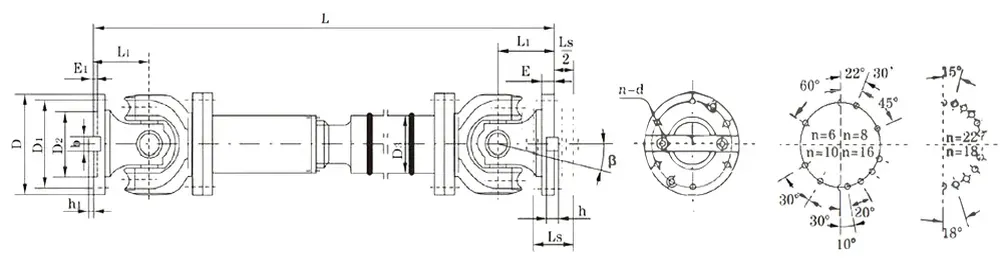

Data Dimensi & Prestasi SWP-E

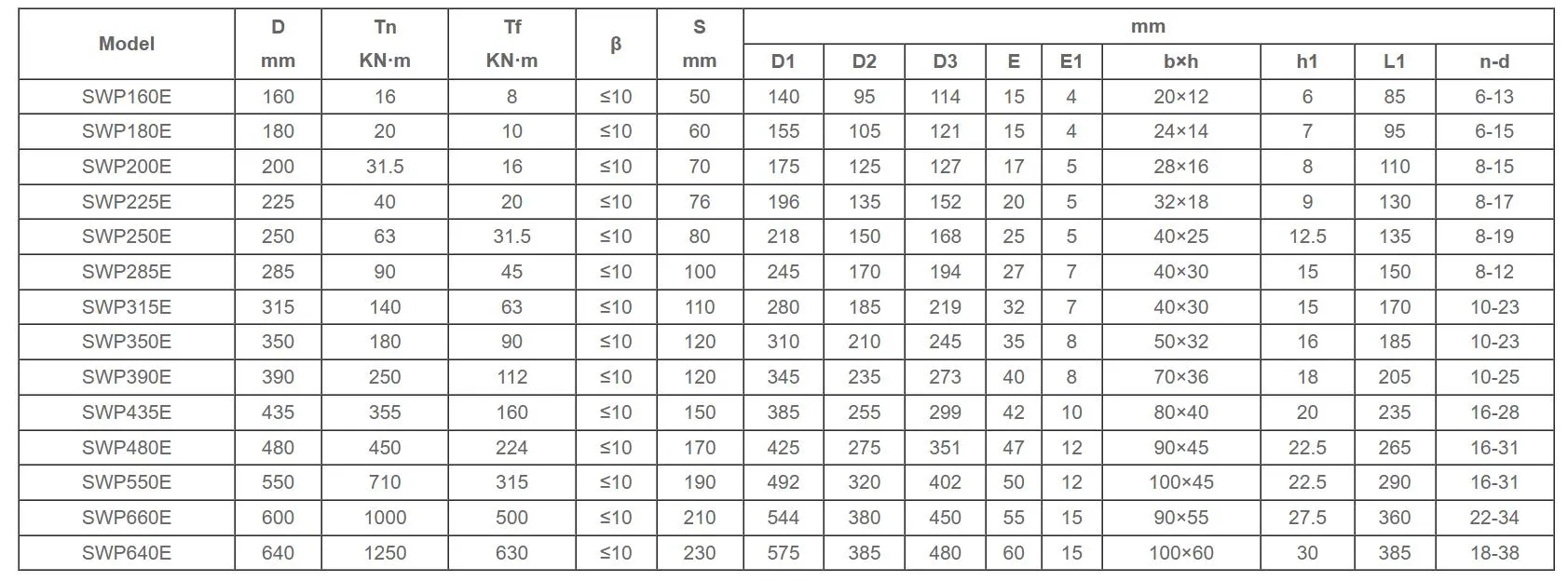

* Tn = Tork nominal; Tf = Tork keletihan; β = Sudut operasi maksimum; S = Apungan paksi; Julat penuh (SWP160E–SWP640E) tersedia. Lubang dan panjang tersuai atas permintaan.
Mengapa Jurutera UK Menentukan Gandingan SWP-E
Apabila pasukan perolehan di kontraktor kejuruteraan UK menilai pembekal gandingan, mereka bukan sahaja mempertimbangkan penarafan tork katalog tetapi juga margin prestasi dunia sebenar yang diwakili oleh penarafan tersebut di bawah beban hentakan, ketidaksejajaran dan variasi suhu. Kecekapan mekanikal SWP-E sebanyak 98.6% bermakna hanya 1.4% tenaga input yang hilang akibat geseran dalaman — satu nombor yang diterjemahkan secara langsung kepada pengurangan kos operasi dalam operasi di mana sistem pemacu tunggal mungkin berjalan secara berterusan selama beribu-ribu jam setahun. Merentasi loji bersaiz sederhana dengan sepuluh talian pemacu gandingan, kelebihan kecekapan itu digabungkan menjadi penjimatan tenaga yang boleh diukur.
Toleransi Salah Jajaran 10°
Geometri lentur panjang menyerap kedua-dua anjakan sudut dan paksi, melindungi galas dan kotak gear daripada kegagalan pramatang apabila penjajaran sempurna tidak dapat dicapai — perkara biasa dalam struktur awam yang tertakluk kepada mendap.
Sambungan Flang Berganda Tegar
Pemasangan bebibir berganda mengagihkan daya pengapit secara sekata, mencegah gelinciran mikro di bawah pembalikan tork kitaran — satu keperluan dalam pemacu kilang pembalikan dan sistem pengangkat kren di seluruh UK.
Tork sehingga 1,250 kN·m
SWP640E mengendalikan pemacu perindustrian paling berat — penyangga kasar kilang gelek, kereta api pemampat besar dan win dek kapal — tanpa memerlukan berbilang gandingan yang lebih kecil secara selari.
Bunyi & Getaran Rendah
Permukaan bebibir pembumian jitu dan galas trunnion pelepasan jitu memastikan amplitud getaran rendah, sekali gus mengurangkan hingar bawaan struktur — penting dalam pemprosesan makanan dan aplikasi pencampuran farmaseutikal yang tertakluk kepada peraturan hingar tempat kerja UK.
Jangka Hayat Perkhidmatan Panjang
Komponen keluli aloi yang dirawat haba, digabungkan dengan elemen galas tertutup, tahan haus walaupun di bawah keadaan kitaran tinggi dan beban tinggi yang lazim bagi jadual pengeluaran tiga syif berterusan dalam pembuatan British.
Output Halaju Sudut Malar
Konfigurasi sambungan berganda membatalkan turun naik halaju yang wujud dalam reka bentuk Cardan tunggal, memberikan tork yang lancar dan bebas denyut yang penting untuk instrumentasi hiliran sensitif dan kualiti produk pada barisan pengeluaran kertas atau filem.
Kejayaan Pelanggan: Port Talbot, Wales — Pengubahsuaian Pemacu Kilang Gelek Keluli
Sebuah pengeluar keluli rata utama yang mengendalikan dua tempat penggelek panas berterusan di South Wales telah menghubungi pasukan kami selepas kegagalan gandingan berulang pada aci pemacu utama mereka. Gandingan sebelumnya — reka bentuk bebibir tunggal lentur pendek daripada pembekal domestik UK — telah gagal selepas purata 14 bulan digunakan disebabkan oleh salah jajaran sudut yang melebihi pesongan terkadar spesifikasi asal. Jurutera aplikasi kami menjalankan tinjauan di tapak, mengesahkan salah jajaran berterusan sebanyak 7.5 darjah yang disebabkan oleh pemendapan asas, dan mengesyorkan sepasang gandingan sambungan universal jenis bebibir berganda lentur panjang SWP390E pada panjang pemasangan 1,800 mm. Pemasangan telah disiapkan semasa tempoh penyelenggaraan empat hari yang dijadualkan. Sepanjang 26 bulan sejak pentauliahan, kedua-dua gandingan tersebut tidak memerlukan perhatian yang tidak dijadualkan, dan pasukan penyelenggaraan pelanggan melaporkan pengurangan kekerapan penggantian galas kotak gear kira-kira 60 peratus.
“Kami telah melalui tiga pembekal gandingan dalam tempoh empat tahun. Selepas memasang unit SWP390E, kami tidak menyentuhnya. Reka bentuk fleksibel panjang menyelesaikan masalah salah jajaran yang dikatakan oleh pembekal kami sebelum ini sebagai 'tidak dapat dielakkan'. Wang dibelanjakan dengan berbaloi.”
— Jurutera Mekanikal Kanan, Bahagian Penggulungan Keluli, Wales Selatan
“Kami menetapkan gandingan SWP315E untuk naik taraf pemacu penghantar kami di tapak kuari kami berhampiran Sheffield. Masa utama dimaklumkan dengan jelas dan bebibir terus dimasukkan — tiada pengubahsuaian diperlukan. Berjalan dengan senyap dan tanpa sebarang masalah getaran selepas 18 bulan.”
— Pengurus Kejuruteraan Loji, Pemprosesan Agregat, Yorkshire
"Perolehan gandingan sambungan universal gantian untuk kren dek luar pesisir sentiasa kritikal dari segi masa. Siri SWP-E telah dihantar dengan pensijilan dimensi penuh. Pasukan QA kami lulus tanpa satu pun item senarai semak."
— Ketua Perolehan, Peralatan Marin & Luar Pesisir, Aberdeen, Scotland
Keupayaan Pembuatan & Perkhidmatan Kejuruteraan Tersuai Kami
SWP-E gandingan dihasilkan di kemudahan penghantaran kuasa khusus kami di bawah prosedur pengurusan kualiti ISO, dengan setiap gandingan boleh dikesan melalui pemesinan, rawatan haba dan pemeriksaan akhir. Pasukan kejuruteraan kami telah mengumpulkan lebih 18 tahun pengalaman aplikasi merentasi 29 siri produk dan lebih daripada 580 varian spesifikasi — kedalaman pengetahuan yang membolehkan kami bertindak balas terhadap permintaan bukan standard dengan kecekapan teknikal yang tulen dan bukannya anggaran katalog.
Bagi pelanggan UK dengan keperluan yang berada di luar julat SWP-E standard, perkhidmatan reka bentuk tersuai kami meliputi diameter lubang tersuai, panjang pemasangan bukan standard, rawatan permukaan khas untuk persekitaran menghakis (termasuk penggilapan celup panas dan salutan zink fosfat berat), profil laluan kunci tersuai mengikut BS 4235 dan corak penggerudian bebibir yang diubah suai untuk dipadankan dengan peralatan lama. Kami telah mengeluarkan gandingan gantian untuk reka bentuk Eropah dan Amerika Utara yang usang di mana bahagian OEM tidak lagi tersedia — keperluan yang semakin biasa dalam stok perindustrian berat UK yang semakin tua. Dokumentasi reka bentuk termasuk pengiraan tekanan dan pensijilan bahan disediakan sebagai standard untuk pelanggan UK yang memerlukan dokumentasi penandaan CE untuk pematuhan arahan jentera.
Soalan Lazim
Berapakah harga gandingan sambungan universal bebibir berganda fleksibel panjang SWP-E untuk aplikasi kilang gelek tugas berat di UK?
Harga berbeza mengikut saiz model, spesifikasi lubang dan kuantiti pesanan. Gandingan SWP315E tunggal untuk aplikasi pemacu kilang penggelek mewakili titik kos yang sangat berbeza dengan SWP640E untuk kilang jalur panas yang besar. Kami menggalakkan pasukan perolehan UK untuk menghubungi kami secara langsung di [email protected] dengan saiz, keperluan tork dan anggaran isipadu tahunan mereka — kami menyediakan sebut harga terperinci dengan harga unit dan masa tunggu, biasanya dalam masa satu hari bekerja.
Bagaimanakah saya tahu saiz model SWP-E yang sesuai untuk masalah salah jajaran penghantar atau aci pemacu pam saya di tapak kuari atau perlombongan UK?
Pemilihan memerlukan pengetahuan tentang tiga perkara: tork maksimum yang akan dihantar oleh pemacu (dalam kN·m), ketidaksejajaran sudut yang diukur antara garis tengah aci input dan output, dan panjang pemasangan yang diperlukan. Semua varian SWP-E dinilai pada pesongan ≤ 10 darjah, jadi selagi ketidaksejajaran yang diukur anda berada dalam lingkungan tersebut, sebarang model dengan penarafan tork nominal melebihi permintaan tork puncak aplikasi anda akan sesuai. Jurutera kami boleh menyemak data pemacu anda dan mengesyorkan model yang betul — hantarkan helaian tugas anda kepada pasukan teknikal kami.
Di manakah saya boleh mencari pembekal gandingan sambungan universal SWP-E yang boleh dipercayai di United Kingdom yang juga boleh membekalkan saiz lubang tersuai untuk dipadankan dengan aci sedia ada?
Kami membekal dan mengeluarkan gandingan SWP-E dengan diameter lubang tersuai, profil laluan kunci mengikut BS 4235 dan panjang pemasangan bukan standard untuk pelanggan UK merentasi sektor keluli, perlombongan, kertas, marin dan kejuruteraan am. Pesanan disokong oleh pensijilan bahan penuh dan laporan pemeriksaan dimensi. Hubungi kami di [email protected] dengan diameter aci dan dimensi laluan kunci anda.
Apakah perbezaan antara gandingan fleks panjang SWP-E dan gandingan sambungan universal fleks pendek standard apabila digunakan dalam persekitaran loji keluli UK?
Gandingan fleks pendek mempunyai keratan rentas yang lebih padat antara dua pemasangan yoke, yang mengehadkan berapa banyak anjakan paksi (hujung aci-apungan) yang boleh diserapnya. Bahagian tengah SWP-E yang dilanjutkan menampung pergerakan paksi yang lebih besar — penting dalam pendirian kilang jalur panas di mana pengembangan haba gelendong pemacu boleh menjadi ketara. Secara praktikal, jika susunan pemacu anda mempunyai pergerakan aci paksi lebih daripada 5 mm di bawah suhu operasi, reka bentuk fleks panjang adalah pilihan yang lebih selamat.
Berapa lama masa yang diperlukan untuk mendapatkan sebut harga dan penghantaran bagi gandingan universal bebibir berganda SWP-E apabila diperoleh daripada syarikat anda ke tapak di England, Scotland atau Wales?
Untuk saiz katalog standard dalam julat SWP160E–SWP640E, sebut harga bertulis biasanya dikembalikan dalam tempoh satu hari bekerja selepas menerima pertanyaan spesifikasi lengkap. Masa penghantaran standard untuk dimensi siap sedia dimaklumkan pada peringkat sebut harga. Untuk varian panjang lubang tersuai atau bukan standard, pasukan pembuatan kami akan mengesahkan garis masa pengeluaran dalam sebut harga; kebanyakan item tersuai untuk pelanggan UK disiapkan dalam jadual yang dipersetujui. E-mel [email protected] untuk memulakan proses tersebut.
Bolehkah gandingan sambungan universal SWP-E digunakan dalam aplikasi jentera dek marin luar pesisir tertakluk kepada keperluan Agensi Maritim dan Pengawal Pantai UK?
SWP-E digunakan dalam pemacu win dek marin, sistem windlass sauh dan pemacu capstan tambatan. Bagi aplikasi luar pesisir yang memerlukan dokumentasi kelas atau MCA, kami boleh membekalkan sijil ujian bahan (EN 10204 3.1) dan laporan pemeriksaan dimensi untuk menyokong penyerahan persatuan klasifikasi kapal anda. Sila nyatakan semasa pertanyaan sama ada pensijilan diperlukan — caj tambahan mungkin dikenakan untuk pemeriksaan saksi pihak ketiga.
Bersedia untuk menyelesaikan cabaran gandingan aci anda?
Hantarkan spesifikasi pemacu anda kepada pasukan kejuruteraan kami dan terima cadangan gandingan SWP-E yang disesuaikan dengan harga dalam masa satu hari bekerja.
