Опис

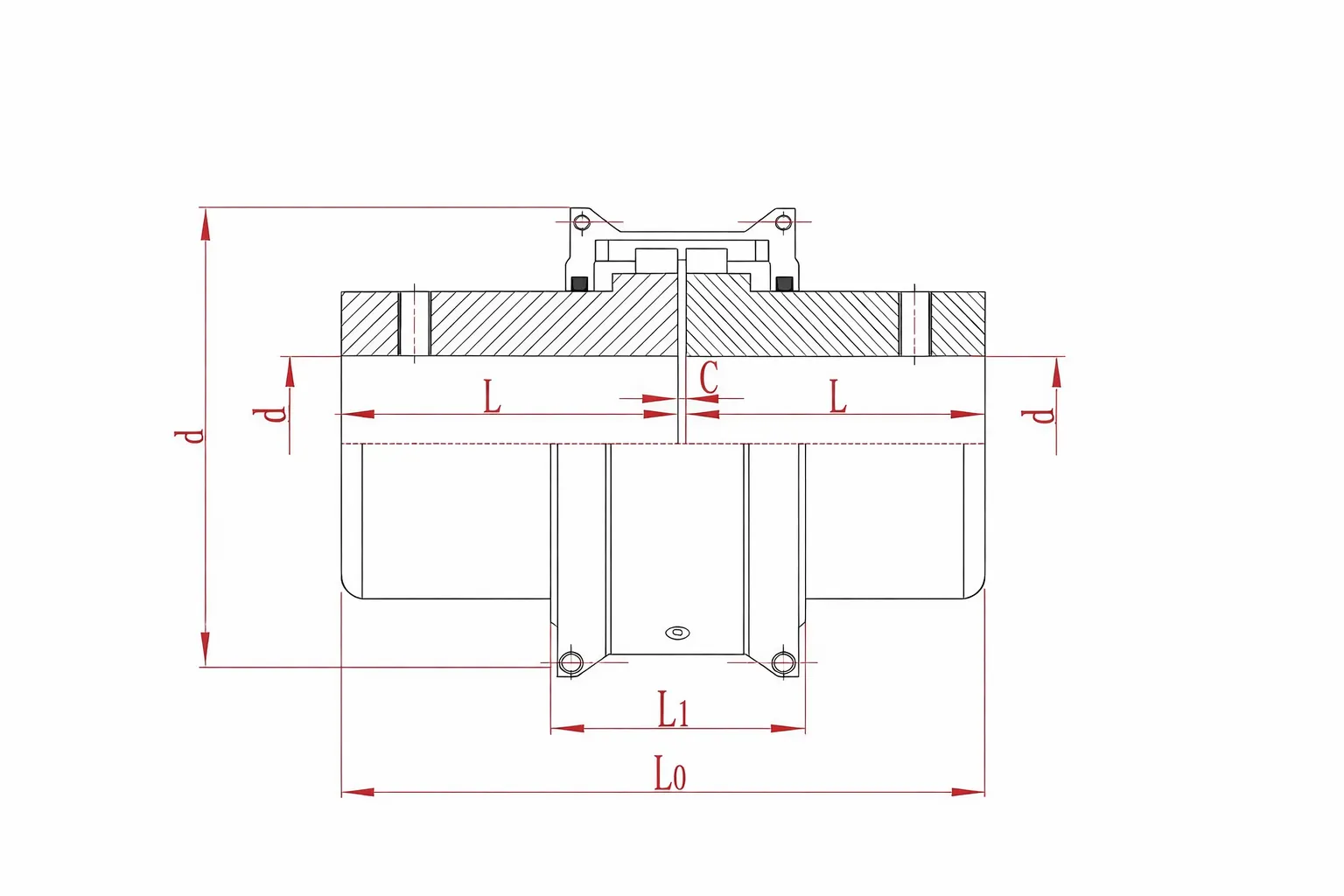

Габаритне креслення — пружинна муфта JSA Snake
📩 Замовте безкоштовну пропозицію сьогодні
Відповідь у той самий день · Запити з Великої Британії вітаються · Доступні індивідуальні розміри отворів
🔗
Що таке пружинна муфта типу «змія» — і чому британська промисловість покладається на неї?
Пружинна муфта типу «змійка», що позначається компанією HZPT Ever Power як частина серії JSA, — це високопродуктивний гнучкий механічний з'єднувач, призначений для передачі значного крутного моменту між співвісними приводними валами, забезпечуючи при цьому власну стійкість до ударних навантажень, крутильних коливань та незначного перекосу валів. Визначальною механічною особливістю муфти є її точно сформований пружинний елемент типу «змійка» — безперервна синусоїдальна пружинна стрічка, виготовлена з високоякісної пружинної сталі 65Mn, — яка радіально переплітається між відповідними профільованими зубцями двох однакових фланцевих маточин. Ця взаємопов'язана конфігурація типу «змійка» рівномірно розподіляє прикладені навантаження по всій довжині контакту пружини з маточиною, створюючи міцне, але водночас сумісне з'єднання, яке значно подовжує термін служби обладнання, що знаходиться нижче за течією. Для інженерів із закупівель та менеджерів з технічного обслуговування по всій Великій Британії ця характеристика безпосередньо призводить до помітного скорочення незапланованих простоїв та зниження загальної вартості володіння протягом терміну служби приводної системи.
Попит на надійні пружинні муфти типу «змійка» по всій Великій Британії зумовлений широким спектром переробної та виробничої промисловості країни. Оператори водоканалів в Англії та Уельсі вибирають пружинні муфти типу «змійка» для агрегатів відцентрових насосів на очисних спорудах, де раптові пускові моменти та стрибки тиску створюють повторюване навантаження на компоненти муфт. Постачальники автомобільної промисловості першого рівня у Вест-Мідлендсі використовують муфти JSA на системах приводів пресів та конвеєрних вузлах, цінуючи їх здатність поглинати удари трансмісії, не передаючи пошкоджень точним коробкам передач. Виробники харчових продуктів та напоїв у Йоркширі та на південному сході вибирають їх для приводів змішувального та дозувального обладнання, оскільки, на відміну від зубчастих муфт, пружинні муфти типу «змійка» JSA не потребують змащування, що усуває ризик забруднення мастилом у гігієнічних виробничих зонах. Оператори морських нафтогазових компаній у програмі технічного обслуговування платформ у Північному морі також вибирають пружинні муфти типу «змійка» для допоміжних приводів компресорів та насосів, де доступ для технічного обслуговування обмежений, а довговічність компонентів має першочергове значення.
Пружинні муфти серії JSA від HZPT виготовляються в широкому діапазоні розмірів, що відповідають діаметрам отвору вала від 12 мм до 150 мм та номінальним крутним моментом від 25 Н·м до 6300 Н·м згідно зі стандартним каталогом, а розширені серії доступні на запит. Кожна маточина виготовлена з високоточною обробкою із середньовуглецевої сталі, нормалізована для стабільності розмірів та покрита промисловим фосфатним та лакофарбовим покриттям для стійкості до корозії. Компанія має сертифікацію системи управління якістю ISO 9001, а всі виробничі партії підтверджуються документованими записами якості, які можна відстежити до рівня партії матеріалу. Незалежно від того, чи ви вказуєте пряму заміну пружинної муфти для старіючої установки, чи проектуєте нову систему передачі енергії з нуля, технічна команда з продажу HZPT може визначити оптимальну модель та конфігурацію JSA для вашого конкретного застосування — запити з Великої Британії обробляються оперативно, а індивідуальні специфікації вітаються.

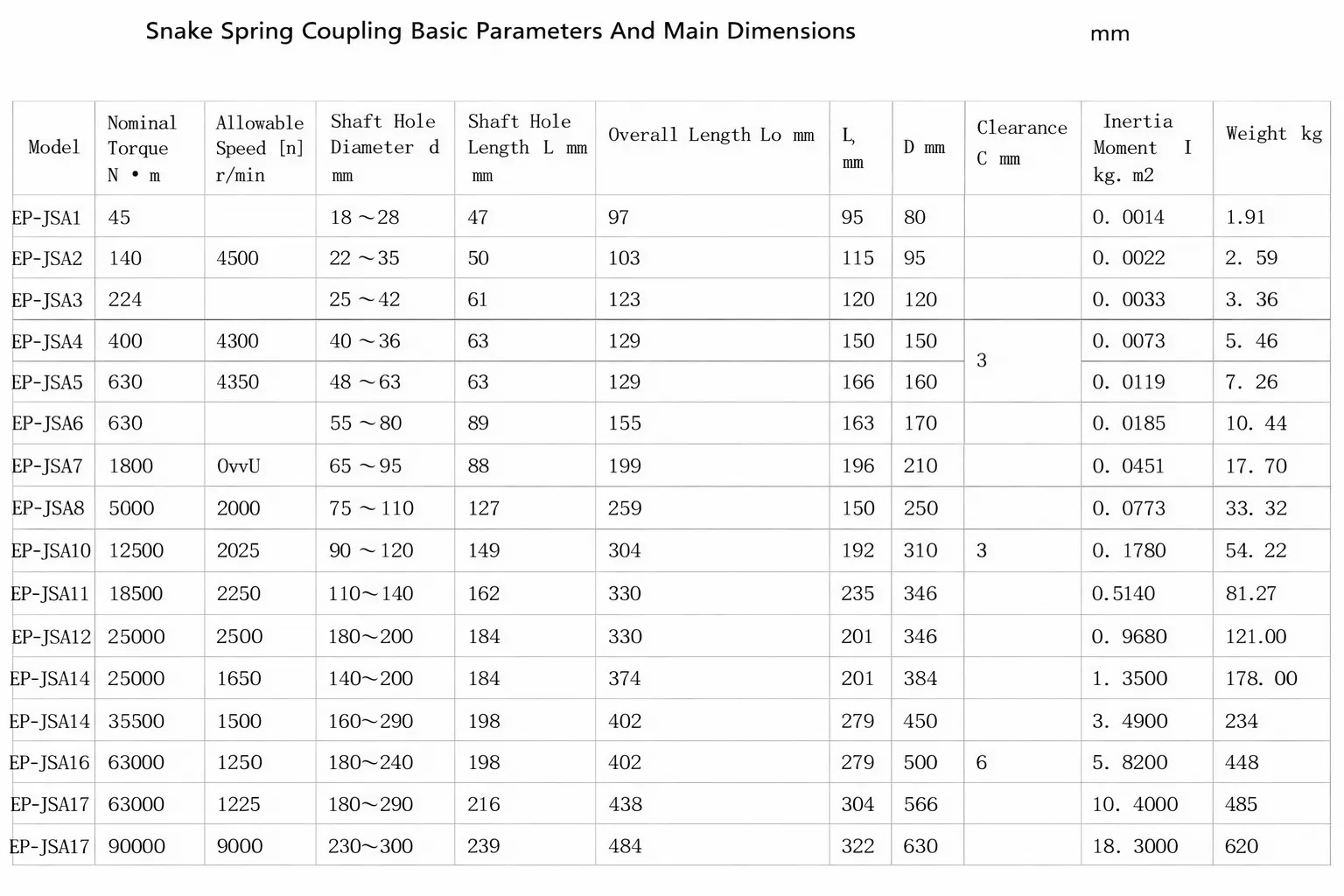

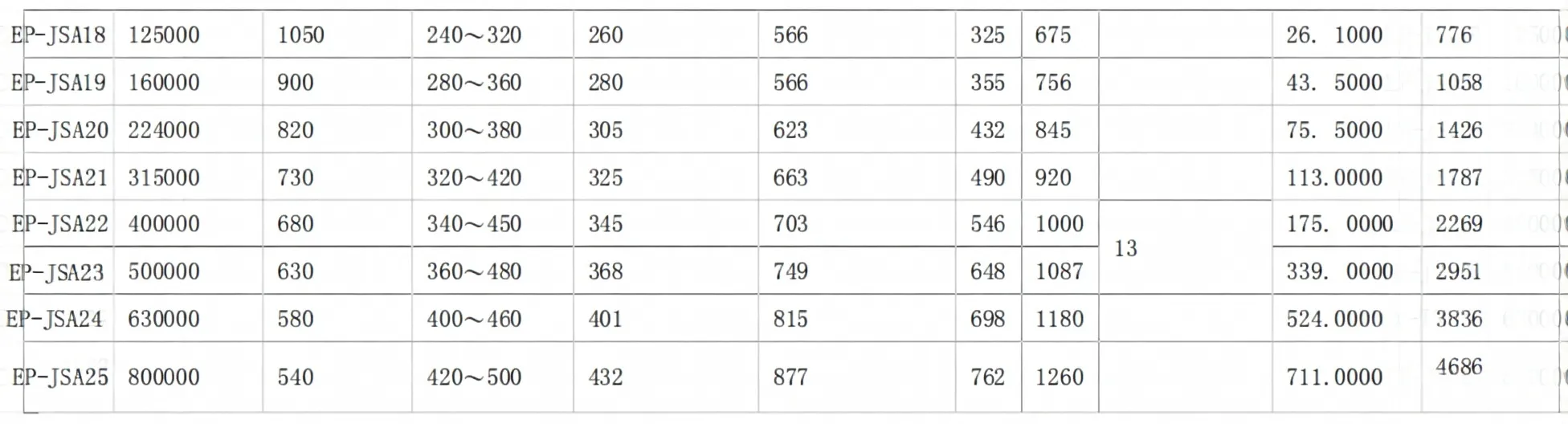

Пружинна муфта JSA Snake — Технічні параметри
Стандартні дані про продуктивність для всієї серії JSA. Нестандартні розміри доступні на запит.
* Нестандартні діаметри отворів, специфікації шпонкових канавок та довжини маточин доступні на запит. Допуск кутового зміщення: ±1°. Радіальне зміщення: до 0,5 мм.
Шість інженерних переваг, що вирізняють серію JSA
Чому британські інженери з технічного обслуговування та проектувальники установок постійно обирають пружинну муфту типу «змійка» для вимогливих приводних застосувань
Чудова амортизація
Серпантинова пружина пружно прогинається під дією раптових стрибків крутного моменту, поглинаючи кінетичну енергію, яка в іншому випадку передавалася б безпосередньо в коробки передач, двигуни та робочі колеса насосів. У виробничих середовищах Великої Британії, де функціонує безперервна багатозмінна робота, ця захисна функція запобігає каскадним збоям, які можуть коштувати десятків тисяч фунтів стерлінгів через аварійний простій та заміну компонентів.
Високий крутний момент
Номінальний крутний момент, що досягає 6300 Н·м у моделі JSA10 — з розширеною серією, доступною для ще вищих вимог — робить цю муфту придатною для використання у важких умовах експлуатації, включаючи прокатні стани, щокові дробарки, великі відцентрові насоси та промислові компресори. Пружинний сталевий елемент стабільно зберігає свої характеристики передачі крутного моменту протягом усього терміну служби без розслаблення або повзучості.
Компенсація перекосу валу
Кутове зміщення до ±1°, радіальне зміщення до 0,5 мм та осьове зміщення враховуються в межах проектного діапазону JSA. Цей допуск на неідеальне вирівнювання знімає навантаження на підшипники та зменшує напругу вигину вала — суттєва перевага на заводах у Великій Британії, де осідання фундаменту, теплове розширення та прогин вала під навантаженням є практичними реаліями тривалої експлуатації.
Демпфування крутильних коливань
Прогресивна пружинна характеристика серпантинного елемента забезпечує чудове демпфування кручення в діапазоні робочих частот. Це особливо цінно в системах приводів зі змінною швидкістю та в двигунах з частотно-регульованим перетворювачем частоти, де субсинхронні пульсації крутного моменту можуть викликати резонанс у недостатньо демпфованих вузлах муфти. Британські підприємства точного машинобудування та фармацевтичної переробки особливо виграють від зниження шуму та вібрації, яке забезпечує ця муфта.
Не потрібне змащення
На відміну від зубчастих або ланцюгових муфт, пружинна муфта JSA типу «змія» не потребує олії чи мастила — контактні поверхні пружинних елементів саморегулюються та працюють у сухому стані. Це усуває необхідність періодичного змащування, усуває ризик забруднення мастилом у харчових та чистих виробничих середовищах, а також суттєво знижує загальні витрати на обслуговування муфти протягом усього терміну служби. Це одна з причин, чому британські оператори харчової та фармацевтичної промисловості постійно обирають цю конструкцію.
Заміна пружини на місці
Коли термін служби пружинного елемента закінчується, конструкція радіального розбирання дозволяє витягнути та замінити зношену пружину без демонтажу будь-якої маточини з вала. Це значно скорочує час технічного обслуговування порівняно з типами муфт, що потребують розбирання вала. Для інженерів заводів у Великій Британії, які працюють у стислі терміни технічного обслуговування, ця єдина функція може заощадити від чотирьох до шести годин на заміну муфти на великому парку двигунів.
Принцип роботи, конструкція та специфікація матеріалів
⚙️ Принцип роботи
Дві фланцеві маточини пружинної муфти типу «змійка» мають однаково профільовані зубці, оброблені по їх зовнішньому колу. Точно сформована пружинна стрічка у формі змійки радіально вплетена між протилежними зубцями обох маточин — після завершення складання пружина займає повне коло муфти, причому кожен зуб пружини по черзі опирається на відповідні поверхні обох маточин. Під час застосування крутного моменту пружина згинається між точками контакту, поступово та пружно передаючи навантаження. Змінна жорсткість пружини, що в результаті цього виникає — м'якша при низькому крутному моменті, поступово жорсткіша при великому навантаженні — забезпечує характерну пропорційну навантаженню демпфіруючу поведінку, яка відрізняє цю муфту від гумових або еластомерних альтернатив. Ця характеристика робить пружинну муфту типу «змійка» JSA надзвичайно придатною для високоциклового режиму втоми, частого реверсування та роботи зі змінним навантаженням у виробничих та переробних умовах Великої Британії.
🔢 Матеріали та конструкція
| Компонент | Матеріал / Специфікація |
|---|---|
| Фланцеві маточини | Вуглецева сталь 45#, нормалізована |
| Пружинний елемент | Пружинна сталь 65Mn, термічно оброблена |
| Захисний чохол | Листова сталь, фосфатована + фарба |
| Оздоблення поверхні | Фосфатування + промислова фарба |
| Налаштовані параметри | Нержавіючі маточини, епоксидні покриття на запит |
Сценарії застосування у промисловості Великої Британії
Пружинна муфта JSA з змійовиком надійно працює в надзвичайно широкому діапазоні промислових середовищ у Великій Британії та за її межами. Поєднання високого крутного моменту, віброізоляції та простоти обслуговування робить її найкращим вибором гнучкої муфти для інженерів заводів у різних секторах. Поширені застосування приводів включають з'єднання насосів з двигуном на водоочисних станціях, що експлуатуються комунальними підприємствами Великої Британії, приводи головних конвеєрів у розподільчих та логістичних центрах по всій Англії, приводи компресорів на виробничих платформах Північного моря, приводи мішалок у хімічній та фармацевтичній переробці, а також приводи млинів та дробарок на кар'єрах та об'єктах переробки корисних копалин по всьому Уельсу та Шотландії. Конструкція муфти, що не потребує змащення, також робить її особливо придатною для харчових установок у Йоркширі та на південному сході, де запобігання забрудненню є нормативною вимогою згідно із законодавством Великої Британії про безпеку харчових продуктів.
Очищення та перекачування води
Нафта і газ Північного моря
Автомобільна промисловість (Західний Мідлендс)
Переробка харчових продуктів та напоїв
Виробництво електроенергії та комунальні послуги
Морське та офшорне господарство
Історії успіху клієнтів
Реальні результати від промислових клієнтів, які обрали пружинні муфти HZPT JSA
Anglian Water Services Ltd · Східна Англія
Усунення повторюваних несправностей муфт насосів на 24 насосних станціях по всій Східній Англії
Великий оператор водоканалу стикався з повторюваними відмовами муфт на всьому парку насосно-моторних агрегатів потужністю 132 кВт на водоочисних насосних станціях по всій Східній Англії. Жорсткі щелепні муфти виходили з ладу кожні чотири-шість місяців через ударне навантаження під час прямих пусків двигунів та перенапруг, що призводило до значних витрат на аварійне обслуговування. Після технічного огляду для прямої заміни на всіх 24 постраждалих насосних станціях були обрані пружинні муфти типу «змійка» HZPT JSA6. Конструкція пружини типу «змійка» поглинала піки пускового моменту, які раніше руйнували щелепні муфти. Протягом дванадцяти місяців після встановлення жодних відмов муфт не було зареєстровано на всьому парку насосних станцій. Оператор підрахував річну економію понад 38 000 фунтів стерлінгів на аварійному обслуговуванні та втратах виробництва, що відповідає терміну окупності інвестицій у муфту менше трьох місяців.
«Пружинні муфти HZPT повністю вирішили проблеми з муфтами наших насосів. Технічне керівництво під час процесу вибору було ретельним і без тиску — рекомендована модель точно відповідала нашим вимогам щодо крутного моменту. Відтоді ми стандартизували цю конструкцію для всього нашого парку насосів і спостерігаємо стабільну та надійну роботу».
— Менеджер з машинобудування, відділ насосної інфраструктури, Східна Англія
Автомобільне виробництво · Західний Мідлендс
«Ми придбали пружинні муфти JSA4 для модернізації приводів пресів та конвеєрів на нашому складальному заводі в Ковентрі. Поставка була здійснена за графіком, документація відповідала вимогам нашого аудиту ISO, а муфти працювали бездоганно понад 18 місяців. Ціна була дуже конкурентоспроможною порівняно з європейськими постачальниками з каталогів».
Джеймс Х.
Керівник відділу закупівель технічного обслуговування · Постачальник автомобільної техніки першого рівня, Ковентрі, Велика Британія
Переробка харчових продуктів та напоїв · Йоркшир
«HZPT поставила пружинні муфти JSA5 зі змійовиком із нестандартним отвором відповідно до специфікацій приводу нашої хлібопекарської лінії протягом двох тижнів. Розміри шпонкових канавок були виточені точно за нашими кресленнями. Муфти ідеально інтегрувалися з існуючим обладнанням, і з того часу ми розмістили три повторні замовлення — якість незмінно відмінна, а команда дуже оперативна».
Сара М.
Керівник інженерного відділу · Великі хлібопекарські підприємства, Лідс, Йоркшир
Про HZPT Ever Power — Інженерна досконалість та індивідуальне налаштування
HZPT (що працює під брендом Ever Power для міжнародних поставок B2B) – це спеціалізований виробник та компанія з досліджень та розробок, що спеціалізується виключно на промисловому обладнанні для з'єднань. Виробничий об'єкт займає 55 му землі в Китаї, де розташований цех площею 12 000 квадратних метрів, обладнаний 108 комплектами сучасного виробничого обладнання, включаючи прецизійні токарні верстати з ЧПК, штампувальні машини, обладнання для зварювання вуглекислим газом, станції кисневого зварювання, різальні машини та системи промислового покриття. Ці виробничі потужності в поєднанні з більш ніж 20-річним накопиченим досвідом виробництва з'єднань та командою кваліфікованих інженерів-механіків дозволяють HZPT виробляти компоненти з точністю розмірів та металургійною стабільністю, яких вимагають покупці, що цінують якість, у Великій Британії та по всій Європі.
Визначальною можливістю, яку постійно цінують клієнти з Великої Британії, є повний спектр послуг HZPT з налаштування продукції. Жодні дві однакові промислові установки не є однаковими, а стандартні розміри з каталогу не завжди відповідають діаметрам отворів, специфікаціям шпонкових канавок, довжині маточин або розмірам фланців існуючого обладнання. Інженерна команда HZPT приймає креслення або розмірні дані, надані клієнтом, і виготовляє пружинні муфти з пружинним з'єднанням, виготовлені на замовлення, за точними специфікаціями, включаючи нестандартні отвори, імперські посадки на вали, шпонкові пази DIN або ANSI, нестандартні зовнішні розміри та спеціальні покриття поверхні. Мінімальні обсяги замовлення навмисно підтримуються гнучкими, щоб враховувати замовлення на заміну, а також початкові закупівлі великих обсягів. Усі вироби на замовлення мають таку ж сертифікацію системи управління якістю ISO 9001, як і стандартні вироби з каталогу, а повні записи про виробництво та перевірку надаються за запитом. Покупці з Великої Британії, які мають старе або імпортне обладнання та не можуть знайти стандартний аналог, знайдуть індивідуальний сервіс HZPT практичним та економічно ефективним рішенням.
20+
Роки досвіду виробництва
108
Обладнання для виробництва наборів
12,000
м² Виробничий цех
ISO 9001
Сертифікований менеджмент якості
Часті запитання
Поширені запитання від інженерів заводів у Великій Британії, закупівельників з технічного обслуговування та команд закупівель щодо пружинних муфт типу «змійка»
Готові знайти свою пружинну муфту типу "змія"?
Команда інженерів HZPT Ever Power готова підтримувати покупців у Великій Британії від початкового вибору до доставки. Стандартні та індивідуальні конфігурації. Гарантія якості ISO 9001. Швидке та оперативне обслуговування.
